설명
도면
사양
| 제품코드 | d1 | d2 | d3 | l | l1 | l2 | d5 |
|---|---|---|---|---|---|---|---|
| VLCF-100 | 100 | 76 | 58 | 80 | 40 | 55 | 40.5 |
| VLCF-120 | 120 | 96 | 78 | 90 | 50 | 65 | 50.5 |
*세부적인 치수는 도면을 참조하시기 바랍니다.
세부 사항

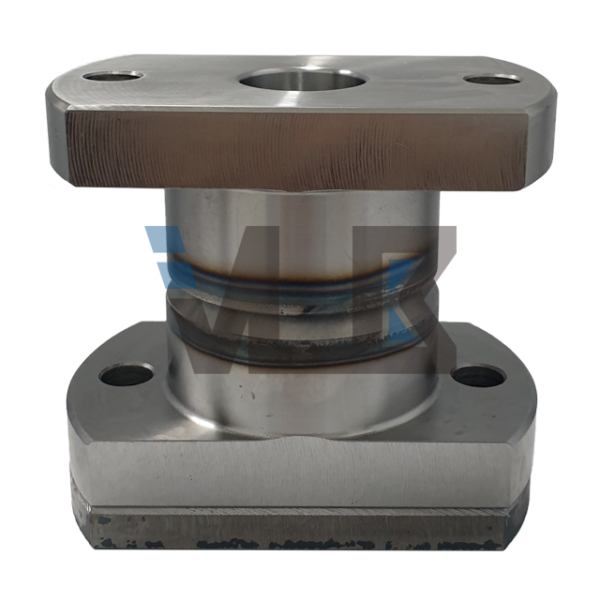

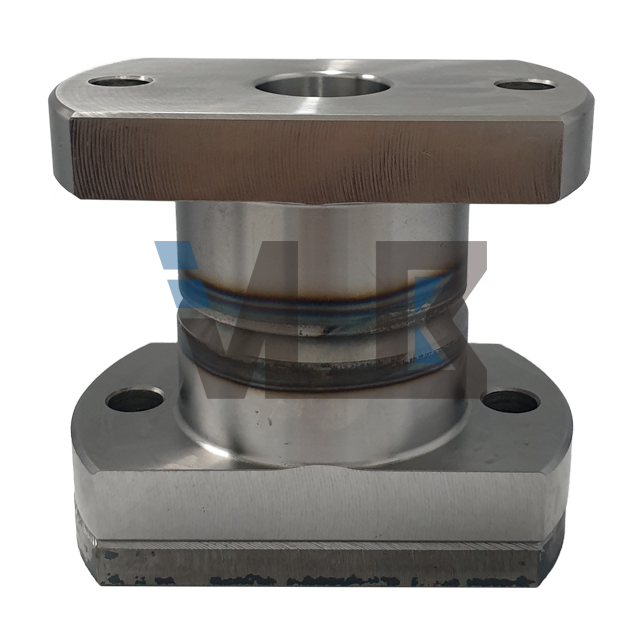

– 금형 위치 가이드를 위해 사용되는 로케이팅 콘입니다.
– 주로 유럽에서 사용되는 사양입니다.
– 상판, 하판, 심플레이트 3가지가 1세트로 구성됩니다.
– 심플레이트는 9.5, 10, 10.5T 3가지가 있으며 선택 가능합니다.
– 제공되는 심플레이트를 연마하여 높이조절이 가능합니다.
